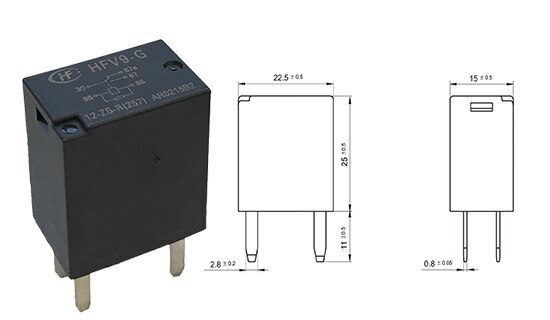

HFV9-G/12-ZS-R(257) SPECIFICATIONS
| Produkt-Attribut | Attribut Wert |
|---|---|
| Hersteller | HongFa, Inc. |
| Produktkategorie | Kfz-Relais |
| Spulenspannung | 12 VDC |
| Maximale Stromstärke | 35A |
| Kontakt-Formular | SPDT (1 Form C) |
| Vibrationsbeständigkeit | 10Hz - 2000Hz 3.2g |
| Schockresistenz | 294m/s² |
| Bauwesen | Kunststoffversiegelt, staubgeschützt |
Wie man ein Ersatzrelais für ein Fahrzeug auswählt
Haben Sie Probleme, einen Ersatz für ein Kfz-Relais zu finden? Befolgen Sie bei der Auswahl eines Ersatzrelais die nachstehenden Schritte.
- Bestimmen Sie die Spannung. Bei Kfz-Relais beträgt die Spannung in der Regel 12 V, 24 V oder mehr.
- Bestimmen Sie die Relaisanordnung. Gängige Kfz-Relaislayouts sind SPST (Single Pole Single Throw), das mit 4 Pins gekennzeichnet ist, oder SPDT (Single Pole Double Throw), das 5 Pins hat.
- Bestimmen Sie die Grundfläche. Übliche Bauformen für steckbare Kfz-Relais sind ISO Ultra Micro, ISO Micro 280, ISO Micro, ISO Mini, oder ISO Maxi. Automobilanwendungen verwenden ebenfalls PCB-Layouts. Siehe die Abbildung unten für Layout-Diagramme.
- Bestimmen Sie die Dauerleistung; als Anhaltspunkt: Kfz-Relais haben in der Regel zwischen 20 A und 75 A.
- Geben Sie die Montageoptionen an: mit oder ohne Halterung.
- Bestimmen Sie schließlich die Entstörung. Die Unterdrückung kann mit einem Widerstand, einer Diode oder ohne Unterdrückung erfolgen.
Beim Vergleich von Relais ist es wichtig, dass die Spulenspannung und die Stromstärke übereinstimmen und der gleiche Entstörungstyp gewählt wird. Nachdem Sie diese wichtigen Spezifikationen ermittelt haben, sind Sie bereit, ein geeignetes Ersatzrelais für Ihr Fahrzeug zu finden.
